路基常用施工流程圖

來源：發布日期：2021-10-15 字體：【大中小】

土方路基、石方路基、路基攤鋪、路基開挖、路基回填：路基的種類和工程類型復雜而多變，路基的施工方法也是各種各樣。不同路基類型一般對應著不同的施工方法，而不同的方法又有不一樣的施工流程。

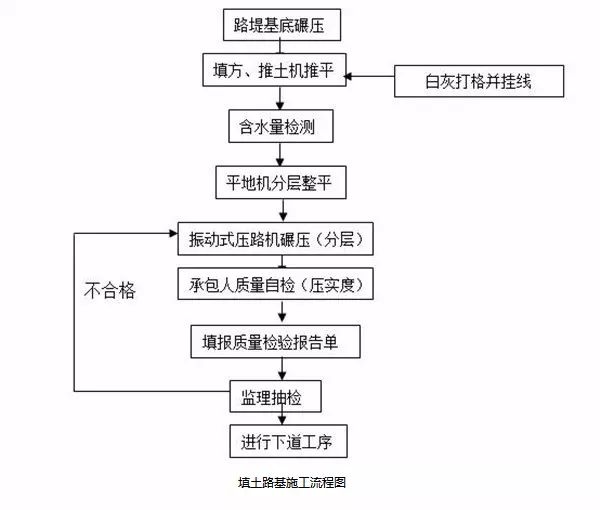

填土路基施工流程圖

施工工藝

（1）路基每層填料鋪設前，下一層底面必須石灰打格，并且掛線，以控制施工層鋪厚度。

（2）若填方分幾個作業段施工，兩段交接處不在同一時間填筑，則先填地段應按1：1分層留臺階。若兩個地段同時填，則應分層相互交疊銜接，其搭接長度不得小于2m。

（3）機械作業時，應根據工地地形、路基橫斷面形狀和土方調配圖等，合理地規定機械運行路線。土方集中工點，應有全面、詳細的機械運行作業圖。

（4）壓路機進行路基壓實作業行駛速度在4km/h以內為宜，壓實路線，直線段宜先兩側后中間，小半徑曲線段由內側向外側，縱向進退式進行；橫向接頭，對振動壓路機重疊0.4~0.5m，對三輪壓路機重疊輪寬的1/2，前后相鄰兩區段宜縱向重疊1.0~1.5m，使路基各點都得到壓實，避免土基產生不均勻沉陷。

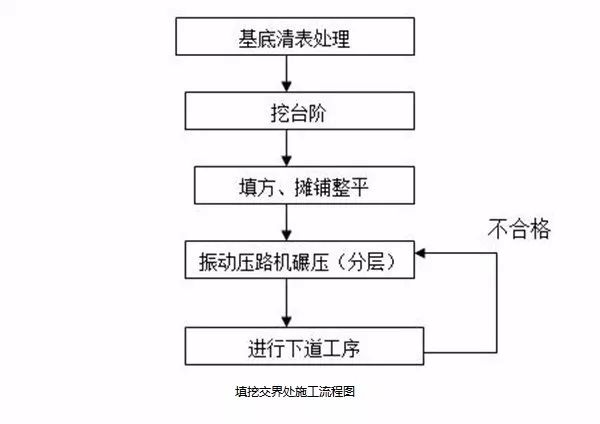

填挖交界處施工流程圖

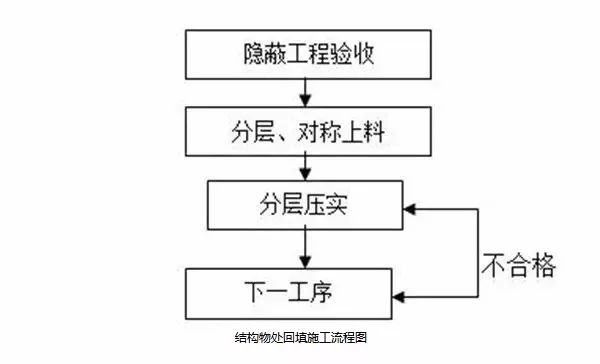

結構物處回填施工流程圖

施工工藝

（1）結構物回填前應在臺背用油漆畫好每一層的松鋪厚度標志線，分層回填壓實。

（2）涵洞缺口填土，應在兩側對稱均勻分層回填壓實。如使用機械回填，則涵臺胸腔部分及檢查井周圍應先用小型壓實機械壓實后，方可用機械進行大面積回填。

（3）填土過程中，應防止水的浸害，回填結束后，頂部應及時封閉。

（4）在涵洞兩側缺口填土未完成前，不得進行涵頂標高以上的填方施工。

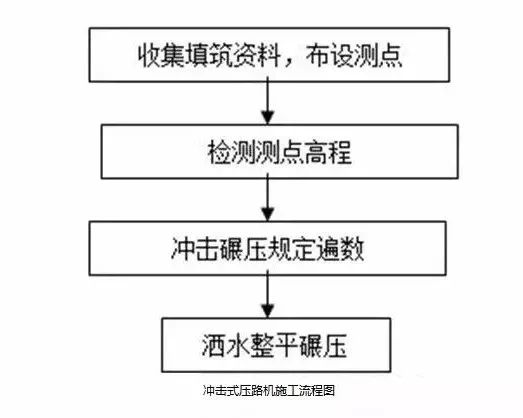

沖擊式壓路機施工流程圖

施工工藝

（1）沖擊式壓路機最大瞬間沖擊功率不小于25KJ，輪重為16T，動力不小于400馬力，行走時速不小于12KM。

（2）沖碾時注意避免對涵洞或其他構造物的損壞。

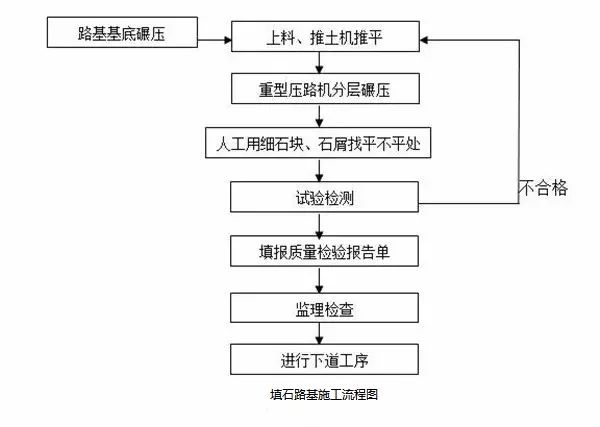

填石路基施工流程圖

施工工藝

（1）填石路堤逐層填筑時，應安排好石料運輸路線，專人指揮，按水平分層，先低后高，先兩側后中央上料，并用大功率推土機攤平。個別不平處應配合細石塊、石屑找平。

（2）當石塊級配較差、料徑較大、填層較厚、石塊間空隙較大時，可在每層表面的空隙里掃入石渣、石屑、中粗砂，再以壓力將砂沖入下部，反復數次，使空隙填滿。

（3）人工鋪填石料時，應先鋪填大塊石料，大面向下，小面向上，擺平放穩，再用小石塊找平，石屑塞縫、最后壓實。

（4）填石路堤壓實時應先兩側（即靠路肩部分）后中間，壓實路線對于輪碾應縱向互相平行，反復碾壓。行與行之間應重疊40-50cm，前后相鄰區段應重疊1.0-1.5m。

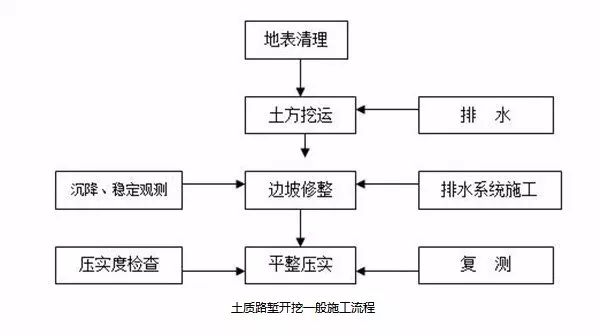

土質路塹開挖施工流程圖

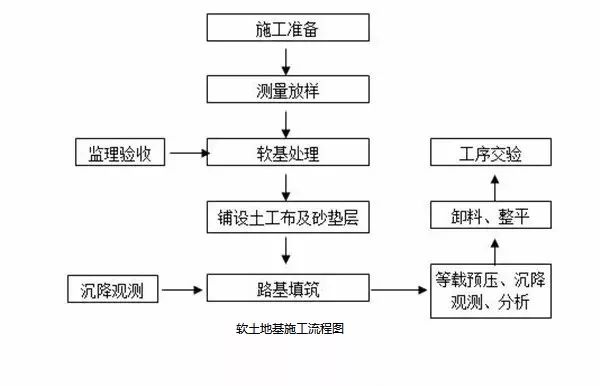

軟土地基施工流程圖

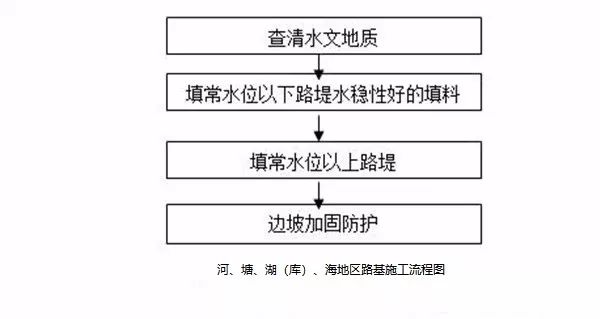

河、塘、湖（庫）、海地區路基施工流程圖

施工工藝

（1）填料與取土：宜設置集中取土場。常水位以下路堤的施工材料，宜選用礦渣、塊石、礫石等水穩性良好的材料，其粒徑不宜大于30cm。

（2）受水位漲落影響的部分，也宜選用水穩性好的材料，如具有天然級配的砂礫、卵石、粗（中）砂，石質堅硬不宜風化的片、碎石等。

（3）嚴格按設計圖紙及文件并根據水流對路基破壞作用的性質、程度進行防護和加固施工。當施工現場的實際情況與設計防護形式不符，應提請監理工程師設計代表變更設計。防護方式一般可采用植物防護、石砌防護、砼板防護、石籠、拋石、擋土墻等措施或綜合采用兩種及兩種以上的措施。

（4）山區沿河路基，應針對水流沖刷情況進行加固和防護，施工期間注意防洪，防洪工程宜在洪水期前完成；穿越地質不良陡峻溝谷時，還應查清有無泥石流影響，并相應采取排導，攔截措施。

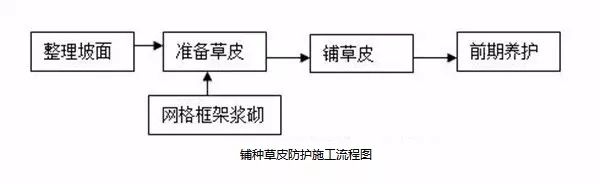

鋪種草皮防護施工流程圖

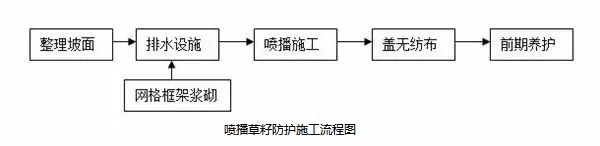

噴播草籽防護施工流程圖

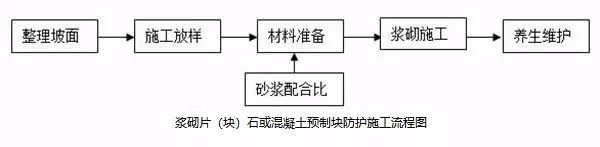

漿砌片（塊）石或混凝土預制塊防護施工流程圖

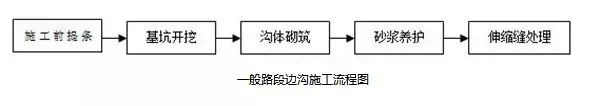

一般路段邊溝施工流程圖

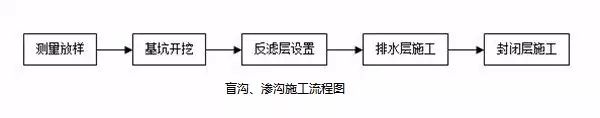

盲溝、滲溝施工流程圖

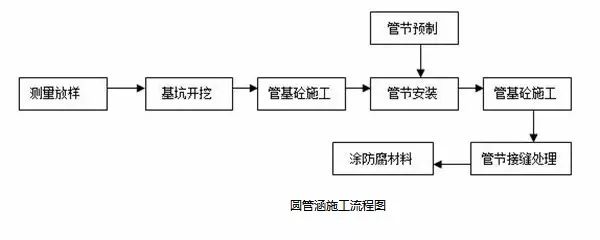

圓管涵施工流程圖

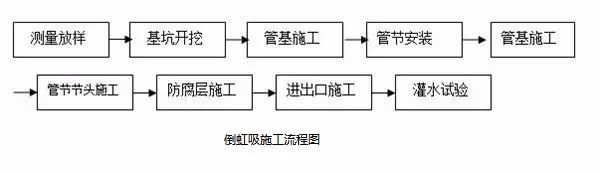

倒虹吸施工流程圖

施工工藝

（1）倒虹吸管施工與圓管涵的施工技術與工藝基本一致，但重點處理在管節之間的接縫處理。

（2）倒虹吸在填土覆蓋前必須做灌水試驗，符合要求后，方可填土。

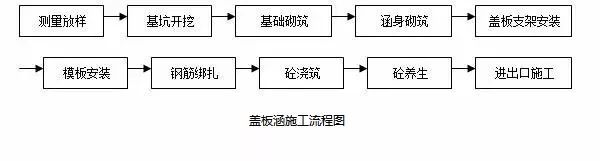

蓋板涵施工流程圖

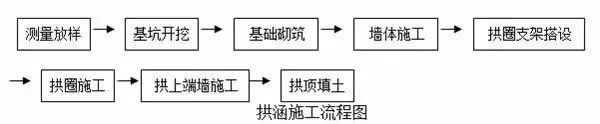

拱涵施工流程圖

施工工藝

（1）拱涵有關砌體工程必須按砌體工程相關規范要求施工。

（2）基坑開挖及基底承載力檢測如蓋板涵。

（3）拱圈支架必須經設計驗算確定，搭設拱圈時必須預留相應的預拱度，支架必須有足夠的強度和剛度。

（4）拱圈砌筑或采用砼澆筑時，應由兩側向中間同時對稱進行，以防拱架失穩，進出水口的拱上端墻應待拱圈合攏砂漿強度達到設計強度的30%以上后方可進行施工。

（5）拱圈砂漿強度達到設計強度的70%時方可拆除拱架，砂漿強度必須達到設計強度后方可進行拱上填土。

（6）當拱架未拆除，拱圈砂漿強度達到設計強度的70%時，可進行拱頂填土。但應在拱圈砂漿達到設計強度后方可卸架。

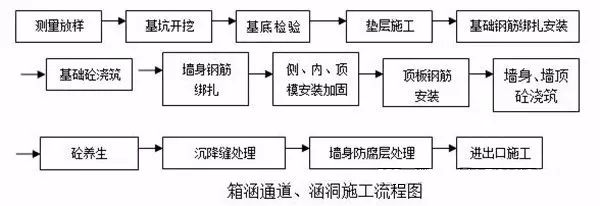

箱涵通道、涵洞施工流程圖

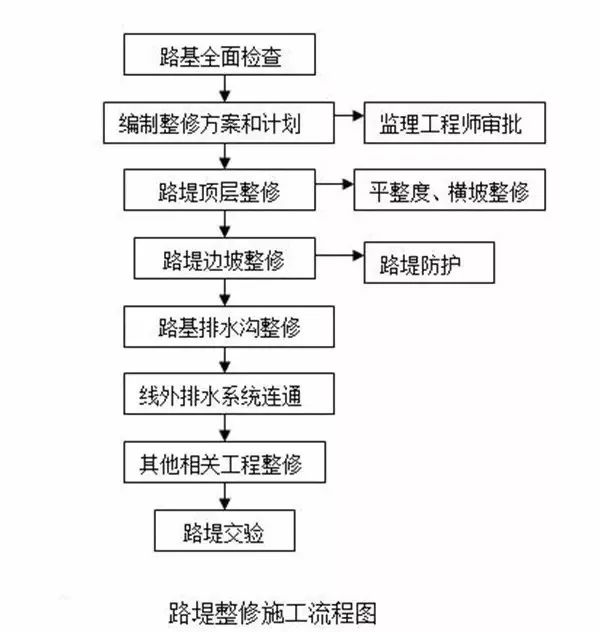

路堤整修施工流程圖

施工工藝

（1）測量放樣，灑白灰標示出路堤兩側超填寬度，路堤頂面縱橫向坡面標高采用埋磚法控制。

（2）填土路堤兩側超填的寬度應予切除，如遇邊坡缺土，必須挖成臺階分層填補夯實。

（3）邊溝整修應掛線進行，如遇邊溝缺損，不可隨意用土貼補。

（4）修整的路基表層厚150mm以內，松散的或半埋的尺寸大于100mm的石塊，應從路基表面層移走，并按規定填平壓實。

（5）在路塹邊溝和路堤拱形護坡，每隔20米應設20*20cm臨時排水孔，排水孔底面低路床標高10cm，在凹形豎曲線低處應增設臨時排水孔。

（6）在路面施工前，應檢查臨時排水、永久排水設施是否設置、有效。

（7）路基修整完畢后，堆棄路基范圍內的廢土料應予清除。
