見過了那么多別人家的標準化現場，現在終于可以見識一下地鐵工地的標準化現場啦。地鐵是通過哪些工序一步步建成的？標準的地鐵施工又是怎樣操作的呢？下面就來一探究竟吧。



一、車站工程



1.導向墻防護

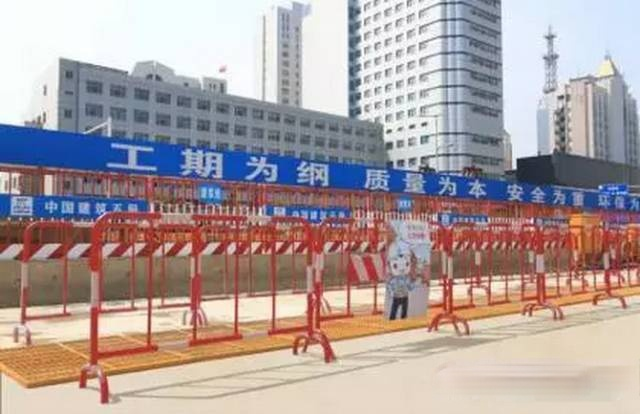

導向墻是我們在修建地鐵車站時的首要任務，是地下連續墻施工的第一步。雖然導向墻深度一般都在2m以內，寬度不夠1m，但是不要大意，謹記“洞口防護”！導向墻在施作完成后立即采用蓋板和鐵馬護欄防護，鐵馬護欄設置于導向墻翼板外側，禁止機械碾壓、防止人員跌落，并懸掛警示標志，保護導墻保護你，是不是很貼心呢。

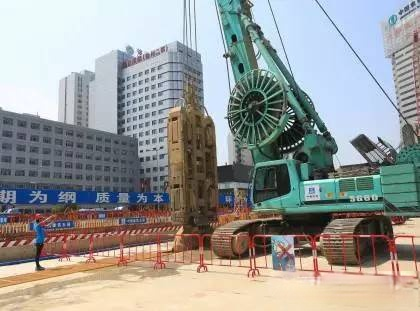

2.成槽施工











導向墻完成后，成槽機大顯身手來施工地下連續墻啦。成槽機長長的手臂直伸入20到30m深的地下，說時慢那時快，地質情況好時，3天2幅槽段，速度是杠杠的。這當然還要歸功于我們技術一流的操作人員啦，別忘了人家是持證上崗的，當然還有作業時旁站指揮的專門安全人員啦。另外我們的防護也是立馬跟上，為防止周邊安全隱患，成槽機作業半徑內采取鐵馬+蓋板防護。







3.泥漿池防護









泥漿池是成槽施工時，挖出廢棄泥土的暫時存放地。泥漿池采用現澆鋼筋砼結構，孔口高出地面300mm。用防護欄防護并懸掛安全警示標志。

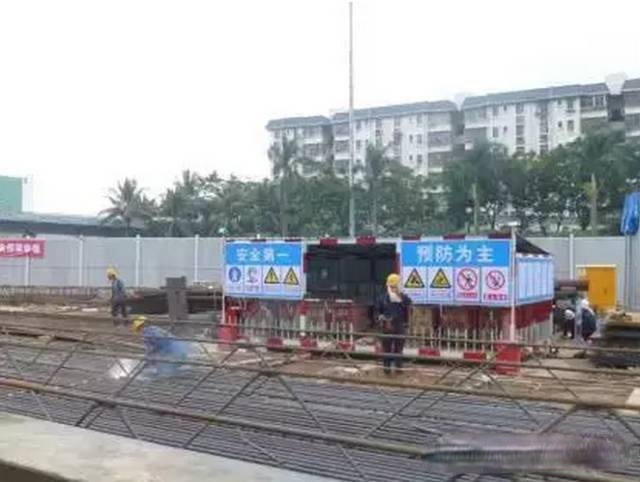

4.標化鋼筋加工場









鋼筋存放區防護棚安裝應穩固，移動式防護棚就位后應固定行走輪。各類原材料、半成品等必須按規格、型號、用途等分類堆碼整齊，并做好下墊上蓋、不同規格物資標識標牌清晰。鋼筋加工區實行封閉隔離作業，禁止非作業人員進入。

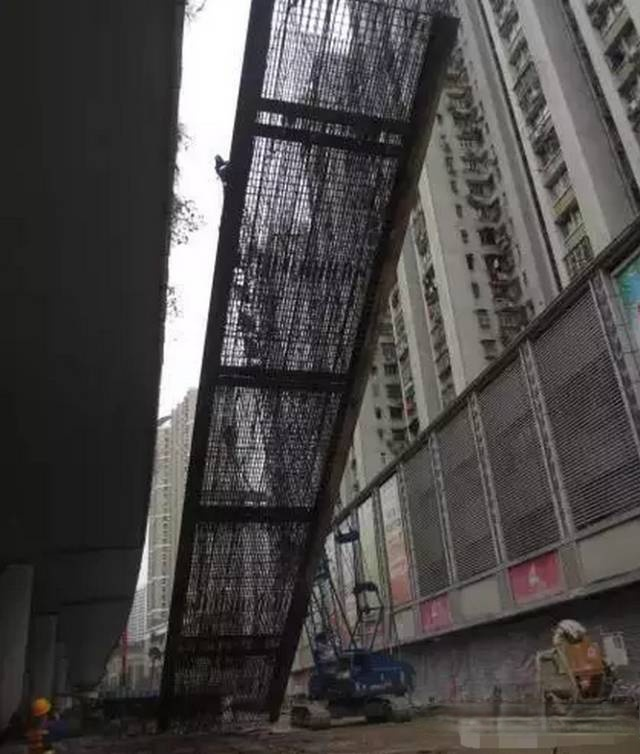

5.鋼筋籠吊裝









完成地下連續墻成槽，澆筑混凝土前，要將高達20~30m、重達30~50t的超級大鋼筋籠吊裝入槽，而這需要2臺履帶吊配合來發揮作用啦！起吊吊裝前安全檢查不可少：鋼筋籠吊裝的卡環、鋼絲繩、扁擔、吊點、換吊點等均需逐一進行檢查。鋼筋籠吊裝時，安全員全程指揮旁站，在吊裝作業半徑外除護欄隔離外，非作業人員要想進入作業范圍內，想都憋想。

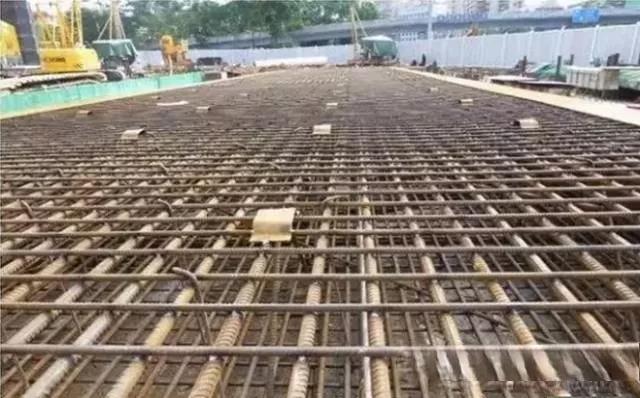

加工完成的鋼筋籠







經過反復的吊裝與調節，我們的鋼筋籠終于先出了廬山真面目！大家看看它像不像一張超大的燒烤架呢







6.鋼支撐















連續墻保護著進行約200m長的大型基坑開挖時，需要在基坑壁加上水桶粗的鋼支撐，水平、垂直距離每隔3m一道，牢牢撐住基坑兩側，才可以讓我們的地下空間牢不可破。鋼支撐隨挖隨撐、嚴禁超挖、鋼圍檁與地連墻須密貼。鋼支撐的托架、防脫落鋼絲繩保障支撐穩固、安全。鋼支撐吊裝作業時，作業半徑內嚴禁人員位于下方，并設專人指揮。

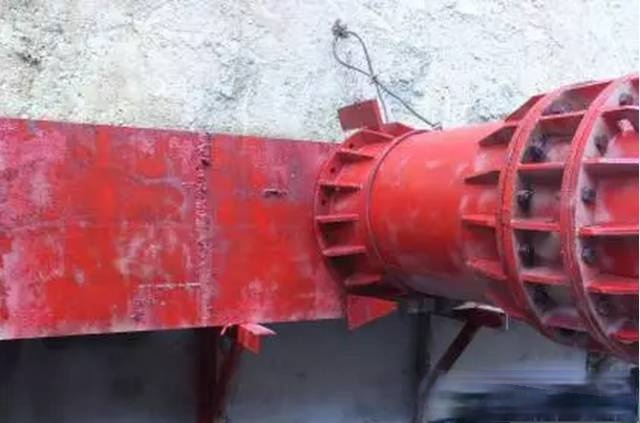

鋼支撐防墜落裝置







雖然身為鋼鐵之軀，但是細節不做好，還是會有安全風險。我們在鋼支撐結構上面配套了精密設計的防墜落裝置——防脫落鋼絲繩，這樣我們的基坑的地下區間安全更萬無一失。







7.基坑臨邊防護

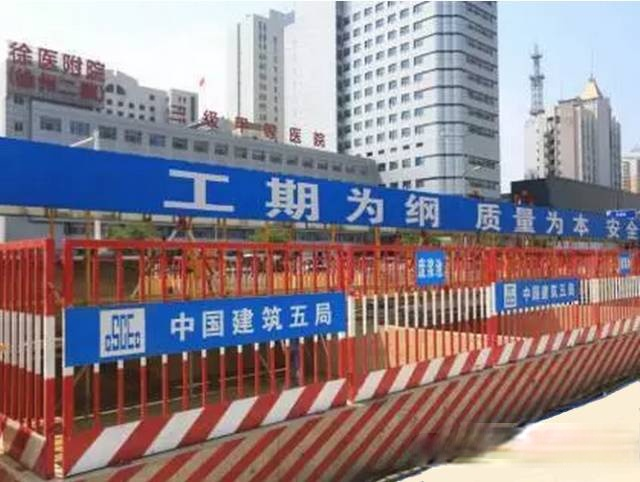

基坑臨邊就像天臺一樣危險，一個失足就是跌落深淵，所以基坑臨邊的防護異常重要。基坑臨邊及作業安全通道進行全封閉隔離、警示。并在四周防護欄上懸掛醒目安全警示標志。

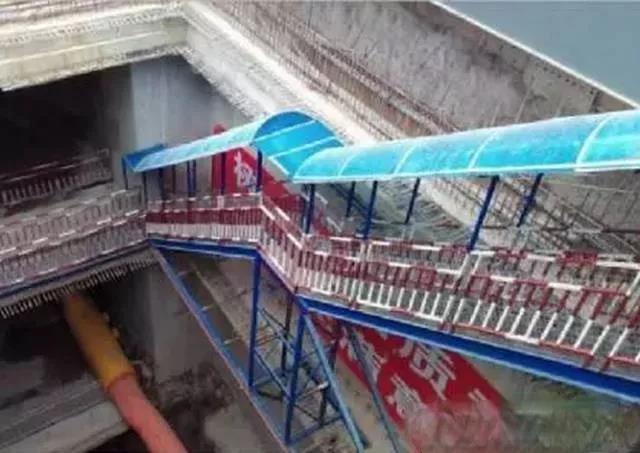

8.基坑通道防護

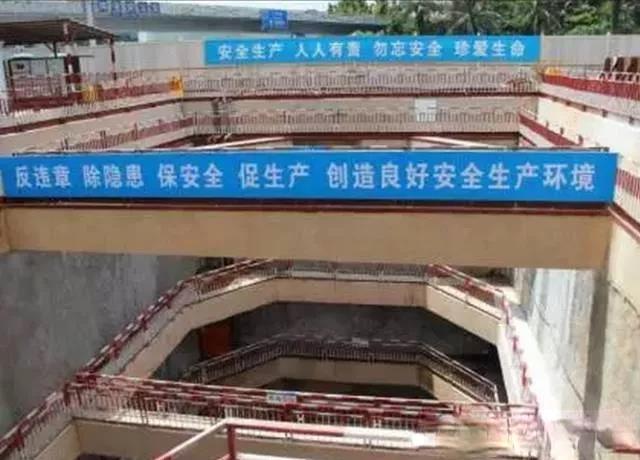

由于地鐵基坑開挖較深，所以基坑通道斜梯坡度較陡，為提高人員安全系數，樓梯踏步板采用4mm厚鋼板，樓梯寬800mm，踏步高160mm、寬250mm，每道支撐處設置長1500mm，寬800mm休息平臺，支撐采用16a 槽鋼，確保通道承受較大荷載情況下安全。斜梯兩邊防護欄刷有醒目紅白相間條紋，基坑墻面上張貼安全標語，看到他們，上下人員心中的安全警惕性就更高啦。







9.監控測量的標準化



地面監測點







基坑開挖會不會變形、失穩？為時刻監測地下與地面的一點點移動變形，在地鐵施工中，監控量測就是眼睛和耳朵。運用多個監測點聯動，每天告訴我們基坑穩穩地呢。為保護地面監測點本身，確保他們長期良好的運作，我們?yōu)槠?span style="margin: 0px; padding: 0px; max-width: 100%; box-sizing: border-box; word-wrap: break-word !important; border-width: 0px; border-style: initial; border-color: initial; outline: 0px; line-height: 22.4px; font-family: inherit; text-decoration: inherit; overflow-wrap: break-word !important;">涂刷紅白警示顏色、量身打造了顏色鮮亮的保護蓋，并標注編號，想知道哪里的監測變形數據就測哪里，so easy。

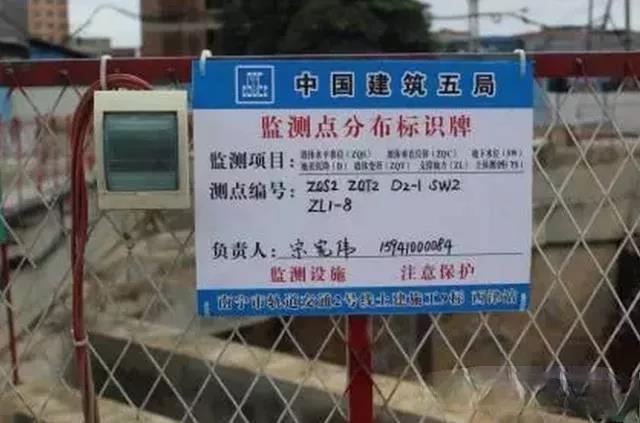

監測點分布標識牌







人要有名片、而我們高大上的監測點當然要有“名牌”啦！各類監測點均掛牌工作哦，也提醒人們保護好他們。

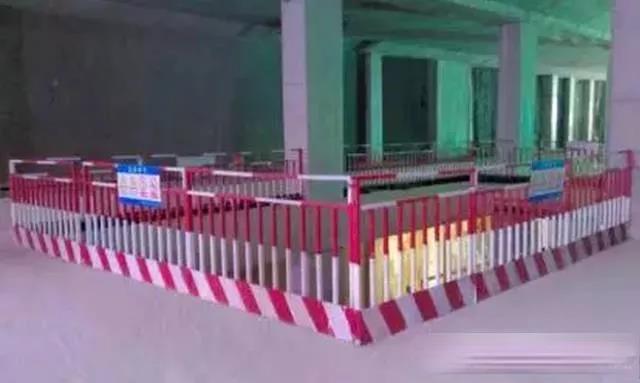

10.預留洞口的標準化









別以為車站開挖完成就告一段落啦，結構施工中也要秉承：做人有事有終，做事有頭有尾。車站結構施工工程也要標準化施工，預留洞口，這可是地下世界通往光明世界的樞紐，醒目醒目再醒目就沒有錯啦。預留洞口臨邊安全防護多采用格柵式防護欄桿、紅白油漆是標配，懸掛安全警示標志也是必備。







二、區間工程



1.地面監控室









看看我們高大上的地面監控室吧！配備了最新的地下監控系統，對照著監控室懸掛的地質剖面圖、地表建構筑物平面圖等，地下掘進到哪個巖層了、地表是什么建筑，一目了然。地面監控人員通過視頻、對講機、監控操作平臺，可以時時關注地下動態、聯絡洞內施工人員。屏幕上除了刀盤的掘進參數，視頻還覆蓋洞口、螺旋機、中控室、管片拼裝區等關鍵位置，做到全方位無死角的地下監控。







2.渣土池防護

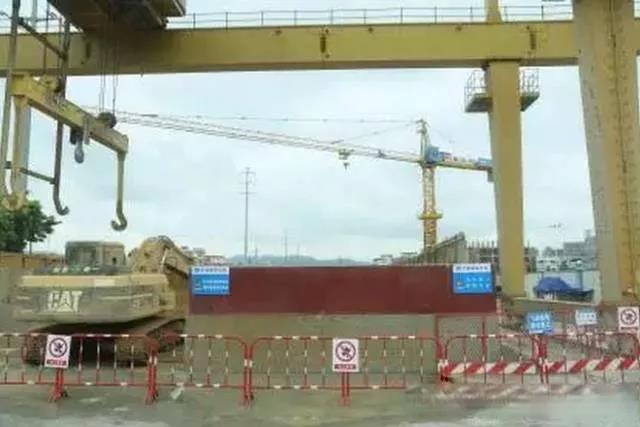

盾構掘進的渣土通過車站預留的盾構出土孔吊出，然后暫存于海納百川的渣土池。它設置在龍門吊行走范圍內的，靠近盾構出土孔。防護也是清晰明了，干凈清透沒問題。

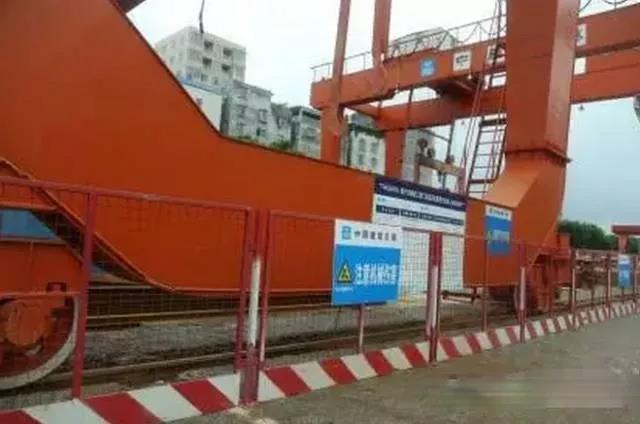

3.龍門吊標準化









我們地鐵施工的“巨無霸”出場咯！整張圖片都放不下他這個龐然大物，龍門吊可是地鐵施工必不可少的一員。而運行龍門吊的軌行區是安全防護的重中之重，軌道端頭設置龍門吊限位器及防碰撞裝置，這樣就不用擔心龍門吊“出軌“啦！龍門吊防護欄桿懸掛“嚴禁攀爬”、“嚴禁跨越”等安全警示標志。生人勿近！

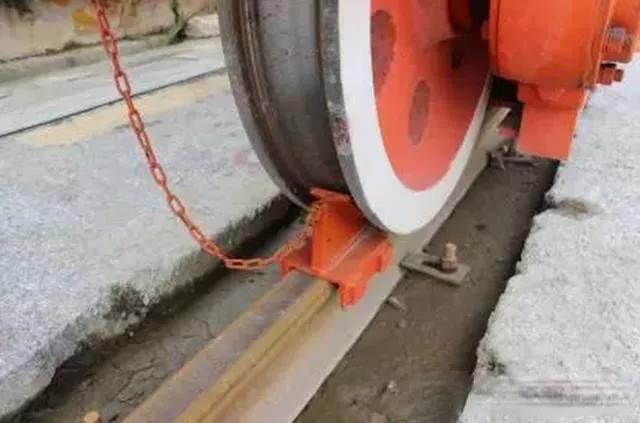

龍門吊制動裝置







這就是“巨無霸”腳下的“風火輪”的剎車，有了這套先進裝置的助力和保護，我們的龐然大物就可以流暢地奔馳在地鐵施工現場了，極大提高了施工效率。







4.管片存放場









這就是地鐵施工的“大倉庫”了，為了正規有序的管理，“大倉庫”的標準化一定要做的非常細致哦。管片存放場地需平整硬化，根據管片堆碼順序畫好地面標志線。管片必須堆放在柔性基座（可采用150mm×150mm×1000mm 方木）上，重疊數量不多于3 塊，管片間的墊木上下一致。做到堆場高效利用、管片堆放整齊劃一，是不是像閱兵式？







5.充電池









這是地鐵施工的“加油站”，有了充電池，我們的設備們才能正常運轉。對充電池的管理有專門的規定，充電房包括充電設備房和電瓶冷卻池。單個電瓶冷卻池尺寸為：2m×2m×500mm（長×寬×高），充電房和龍門吊是好兄弟，它就布置在龍門吊吊裝范圍內。

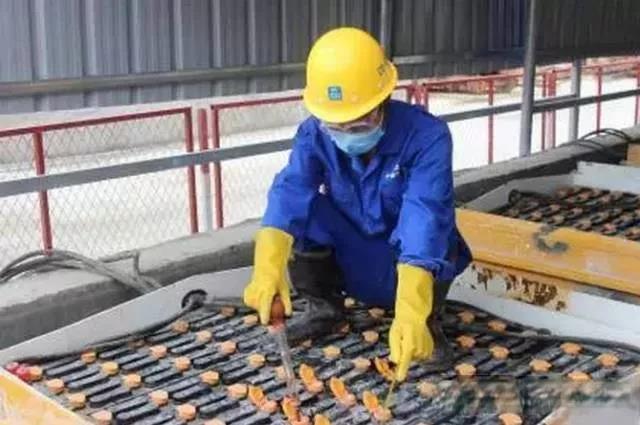

充電工







大家有沒有注意到，我們可愛的充電工人裝備很特別，有特殊的手套，還要帶著專門的口罩！因為充電池的工作充滿高壓電流和電池腐蝕的危險，為保護施工人員安全，我們有著特殊要求，充電工須穿戴安全防護服裝、佩戴護目鏡、口罩、耐腐蝕手套、耐腐蝕勞保鞋等。高壓電我不怕你！

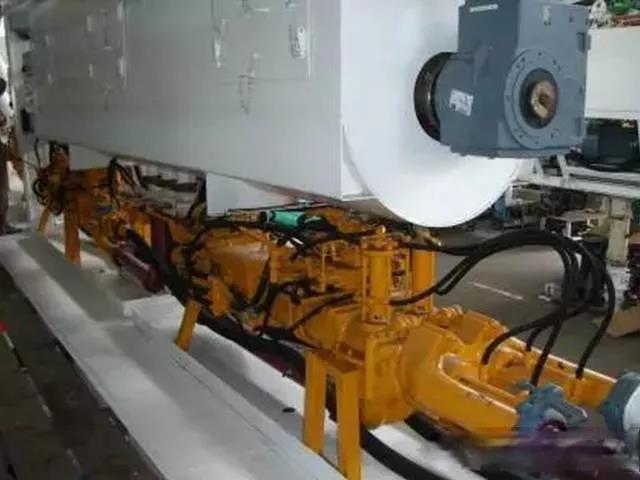

6.盾構機標準化操作

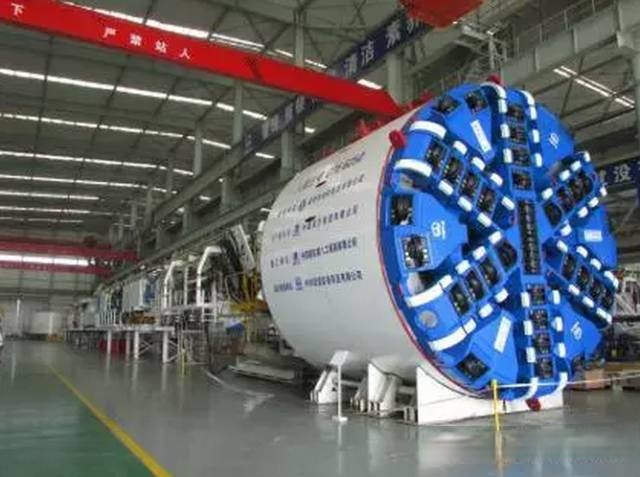

當當當當！號稱地鐵施工之王的盾構機，終于與大家見面了。作為地鐵區間施工最重要的準則，盾構機標化操作可是有很多要求：盾構機操作人員要經培訓考核合格后上崗；盾構機啟動前要確認各系統處于安全狀態，各項指標未超報警值；掘進過程中嚴格控制出渣量、加強地表監測，做到信息化施工；要嚴格控制同步注漿，必要時進行二次補漿；要控制好盾構機姿態，糾偏遵循“勤糾、少糾”，杜絕“強糾、猛糾”；盾構機雖無堅不摧，可是記得定期進行維護保養哦。







7.同步注漿









伴隨著盾構機的掘進，我們的注漿工作也要同期開展，這樣才能保障地鐵施工本身和地表建筑物安全。工程師要記得“三根據”：根據地質條件、盾構機尺寸等計算同步注漿量和同步注漿壓力；根據掘進速度來控制同步注漿速度；根據地表監測結果控制同步注漿壓力和注漿量。注意：注漿完成后立即清洗注漿管路和盾尾、注漿系統定期要進行檢查和保養。







8.管片拼裝









注漿作業以后，為了把地鐵盾構區間完全加固，我們要在區間里面進行管片的拼裝啦。管片吊運過程中安排專人操作雙軌梁，專人配合調整管片位置。管片安放就位后伸出推進油缸，穿好管片螺栓后才能松開抓舉頭；拼裝機抓舉管片旋轉范圍內嚴禁站人。

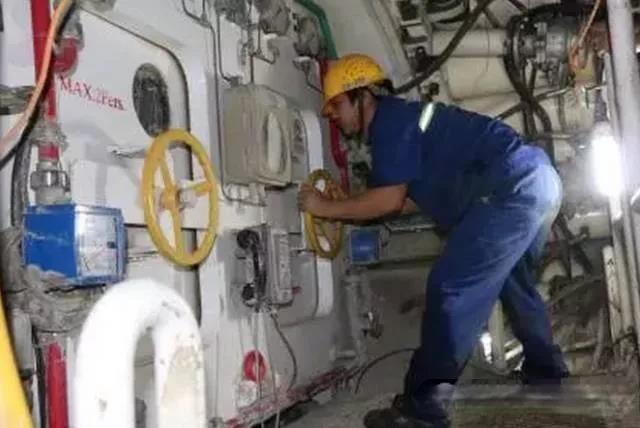

9.盾構機開倉換刀









盾構雖好，寶刀易老。盾構機長期在地下挖掘巖石，刀盤極易磨損，過段時間我們就要為他換上新的武器，而換刀這個工序也是有嚴格要求的：開倉前編寫安全專項施工方案，并進行安全技術交底。確認掌子面穩定后才能打開倉門，人員進倉前進行倉內空氣質量檢測。刀具安裝完成后復擰螺栓，倉內人員、工具清點無誤后才能關閉倉門。

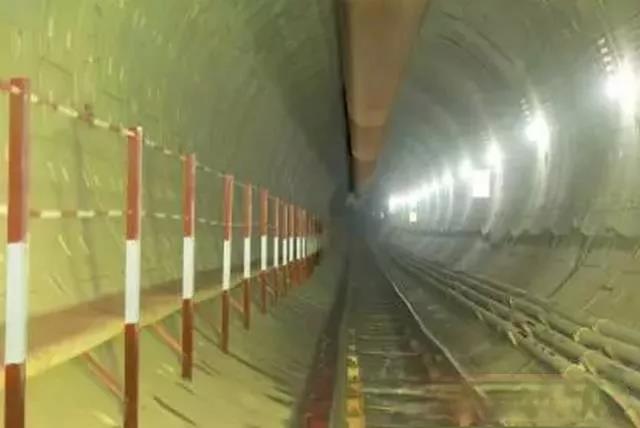

10.洞內軌行區防護









隨著盾構區間不斷的延伸，我們的后配套設備要進入洞內運送管片、出渣，施工人員需要進出洞作業；實行人車分離：安裝了臨時車行軌道、靠洞壁設置人行道。二者之間凈距不小于400mm，采用立桿高度1.5m，間距3m的防護欄桿分隔。電瓶車高壓電纜懸掛于安全通道對側，懸掛位置與軌道距離大于1m，每隔50 環懸掛高壓危險安全警示標志。







11.軌行區測量防護









這可不是在拍“地心歷險記”，而是我們的測量員正在精細測量地下軌行區的各種數據。進行隧道內測量作業時，測站前后100m 位置設置安全警示燈。來車方向安排專人值守，指揮人持通信設備、紅旗、口哨等指揮電瓶車運行，電瓶車運行速度小于5 公里/小時。專人值守位置拉好安全警示帶，測量過程中電瓶車駐車位置選擇在車站、聯絡通道最低點或盾構機臺車內。軌行區測量人員著工裝及反光背心，一閃一閃亮晶晶就是他們。

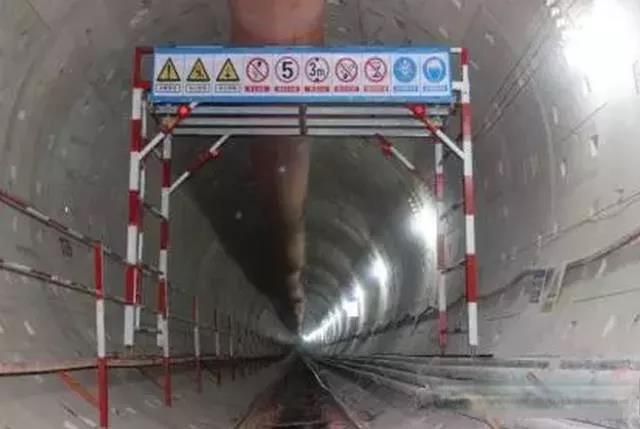

12.洞內作業平臺防護









大家是否覺得這張照片很面熟呢，這就是地鐵施工的洞內作業平臺，與隧道內的作業平臺有那么一些像哈！洞內作業平臺與電瓶車間距不小于500mm。作業平臺前后輪廓線粘貼反光貼，兩側設置安全警示燈。作業平臺設置臨邊防護，懸掛安全警示標牌。作業平臺前后50m 懸掛電瓶車減速慢行標志。

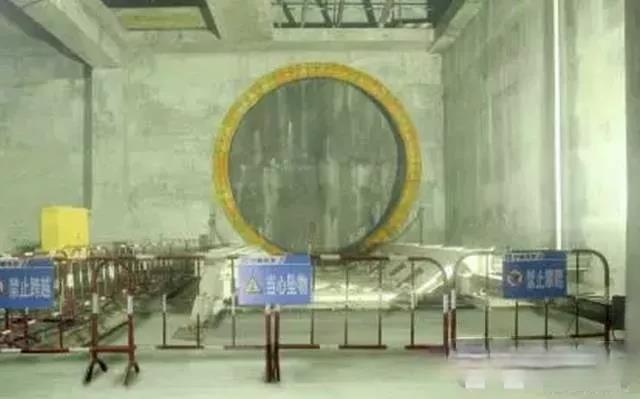

13.盾構機接收防護









終于到了我們地鐵區間施工的終點啦！盾構機要破土而出咯，這個盾構機接收端頭提前要進行加固處理的，洞門處要清理干凈，安裝好橡膠簾布、活頁板和接收托架。盾構機到達前做鏡面試驗，周邊鉆孔距洞門周邊500mm 與正中心鉆孔成“米”字型布置，鉆孔數量9 個，鉆進深度不小于6m。盾構機破除洞門前鐵馬、欄桿隔離防護。盾構機接收過程全體值班人員小心臟砰砰跳，正如產房外的家長，就等盾構機破墻的那聲“啼哭”，迎接它的新生！

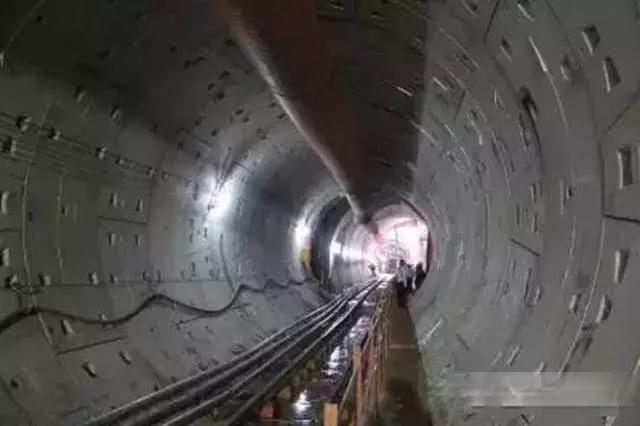

盾構區間管片成型







經歷了這么多復雜的工序，我們的盾構區間終于成型了，看她那銀色的漂亮外套，修長的身材，是不是已經把你美翻了呢！
